救護車4G無線視頻車載監控系統

一、 引言

1.1. 項目背景

現代化的城市中， 醫療救援系統是城市保障體系中的重要組成部分，“120”急救中心承擔著醫療救援指揮中心的任務，完成急救、疫情應急、大型社會醫療保障及“110” 聯動等任務，對于保護人民群眾的生命安全有著不可替代的作用。由于之前急救現場或是群體性事件中人員的傷亡情況后方很難確切掌握，病人在急救車內的搶救過程也鮮為人知。視頻是最直觀的信息之一：利用移動視頻的無線傳輸，即通過安裝在救護車內的攝像頭將實時路況和車內搶救過程傳回指揮調度大廳。就像給后方急救指揮人員安上了“千里眼” ，為緊急醫療救援提供決策依據。同時增加車內急救過程的視頻錄像資料資料保留，適當向患者家屬或公眾公開，也增加了急救行為的透明度。

早期 “120 ”急救車的管理上，只安裝了單純 GPS 定位系統，為車輛安全和管理， 監控中心可以對急救車進行實時跟蹤和定位,隨時對車輛的運行速度、運行方向、區域位置進行實時位置監控。

現在的4G無線視頻監控設備不但具有GPS定位，還有實時視頻圖像功能，有機的把 GPS 與視音頻監控結合起來，將會大大縮短呼救相應時間，提高城市應急能力。通過在“120”急救車?yán)锇惭b攝像頭以及 4G 無線視頻傳輸設備將音視頻數據通過4G 網絡傳輸至急救中心，急救中心能夠在較大的區域范圍對急救車的位置、狀態等動態信息進行即時監控。 并且可以實時看到急救現場的情況以及車內急救的進程。 這樣既有效的確保了急救車在行駛過程中病人的安全，又為專家了解掌握病人的情況提供了第一手資料。

需求分析

救護車實時視頻監控系統，通過前端安裝在救護車攝像機，將救護車的實時圖像通過無線4G網絡傳輸?shù)街行牡谋O(jiān)控中心。另一方面用系統本身也將定時將GPS信息通過4G無線網絡傳輸?shù)奖O(jiān)控中心實時報告救護車的位置。

二、 系統概述

平臺軟件架構及功能：

1、平臺采用B/S或C/S方式架構，使用主流數據庫，平臺依托組件實現視頻監控和錄像回放。平臺軟件的設計具有實用性、兼容性、擴容性、可靠性等基本的網絡管理要求。

2、平臺具有報警自動連接功能，無線網絡中斷后再?gòu)?fù)通功能，接入平臺下的所有設備能夠自動連接到監控系統并正常工作。

3、具有與公安“110”系統對接并實現報警聯動功能，報警處置通過監控中心客戶端確警后，通過監控報警聯網服務器向“110”指揮中心分發。“110”指揮中心的報警信息，也能通過監控報警聯網服務器分發到監控中心的監控終端。

4、客戶端軟件具有良好的操作界面，并具有圖像窗口、GIS窗口、告警窗口、錄像回放窗口、設備管理窗口等輔助界面。

5、通過平臺完成設備、用戶注冊管理；報警信息、控制信令轉發；設備、用戶配置管理；報警接入處理、聯動；

6、遠程實時監控，電子地圖實時跟蹤并監控，遠程下載錄像文件、車輛歷史數據回放；

GPS應用

1、通過內置或外置GPS模塊可以實現車輛實時定位、車輛歷史軌跡回放、語音播報等功能。

行車記錄采集

2、豐富的I/O接口，可以記錄車輛行駛過程中的方向、速度、溫度、開關門、點火熄火等信息。

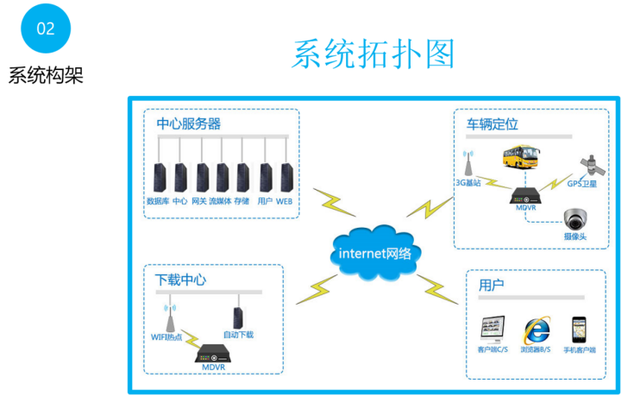

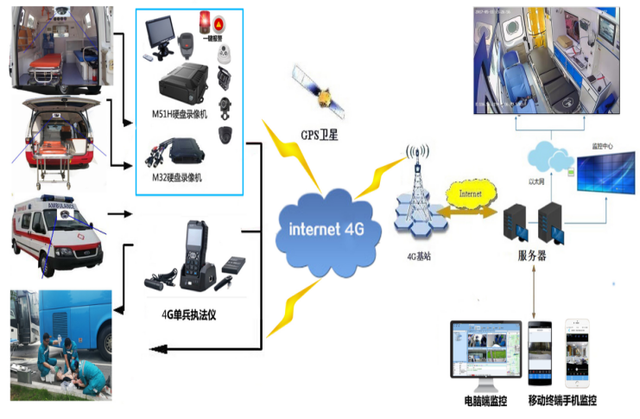

整個系統包含前端車載監控系統、4G無線通信線路、監控平臺。

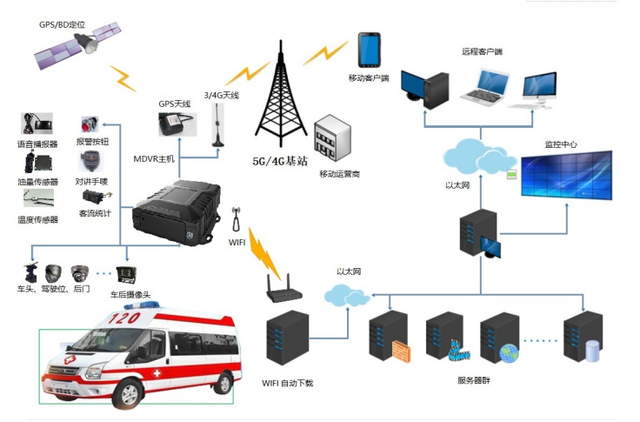

前端車載監控系統又包括4G車載主機、監控?cái)z像機、監聽頭、報警按鈕、報警閃燈、液晶顯示屏、對講手柄、GPS等;通信線路包含前端4G傳輸（聯通、電信、移動）和后臺指揮中心以太網網絡;監控平臺包含監控軟件及GIS、流媒體、數據庫、應用服務器等一系列服務群，可以根據需要在衛健委、醫院急救中心、公安等建設多級監控平臺，級別的邏輯關系根據需求可靈活配置，系統具有良好的擴展性。

本方案實現了 “120 ”緊急醫療救護救援系統移動中遠程無線視頻醫療，提高了“120” 急救中心對下屬車輛的管理與調度，提高對突發事件的快速準確處理能力；縮短呼救相應時間，提高城市應急能力；完整的錄像文件，增加了急救行為的透明度，明確責任關系；不受地域、網絡限制，實時遠程掌握急救全過程； 加強了對群體性事件現場處置的組織、協調以及管理；預防安全事故，提升了車輛隱患預報功能； 有效規范醫護人員工作流程，提高監管能力； 先進的傳輸模式，降低運營成本。

三、 攝像機安裝設計

救護車實時視頻監控系統，通過前端安裝在救護車攝像機，將救護車的實時圖像通過無線4G網絡傳輸?shù)綉?yīng)急指揮調度中心的大屏幕上。同時本系統也能將定時GPS信息通過4G無線網絡傳輸?shù)奖O(jiān)控中心實時報告救護車的位置。

1）、前視攝像機

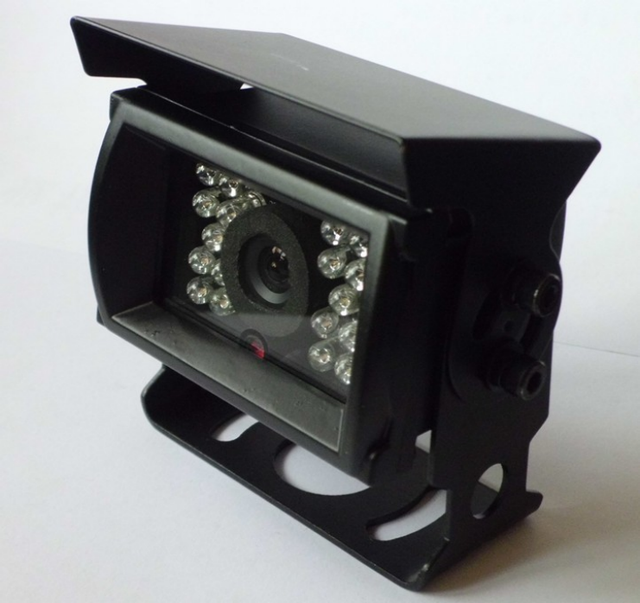

車載前視攝像機型號：AHD-C801

規格參數：

1、百萬高清鏡頭,高性能成像效果,穩定捕捉清晰逼真圖像

2、12顆鼎元12MIL LED紅外燈 ，紅外夜視15米

3、鏡頭雙玻璃設計,起防霧防炫目

4、鏡頭配置：3.6mm鏡頭/90°2.8mm鏡頭/115° 可選

5、新型鋁合金材料外殼，更美觀耐用

產品參數：

功能描述：

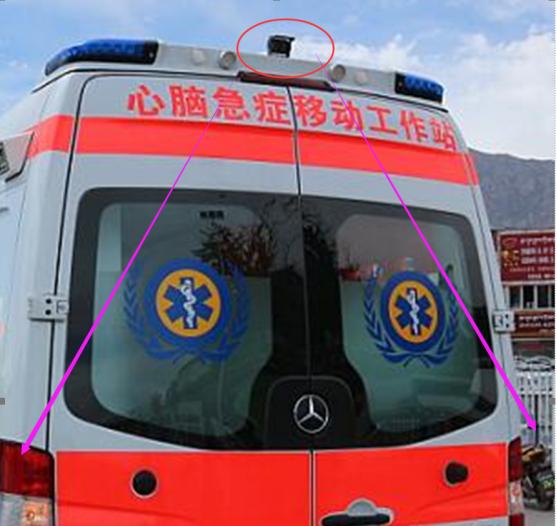

急救車遇到緊急情況，行駛過程中可以不遵照交通規則行駛，隨時可能發生交通事故，這樣有必要設計一個專門針對路面突發情況的攝像機，能實時視頻，并實時錄像，行駛記錄儀的功能，方便事故倒查。

2）、救護艙攝像機（主攝像機錄音功能）

車載云臺攝像機型號：AHD-PTZ-361

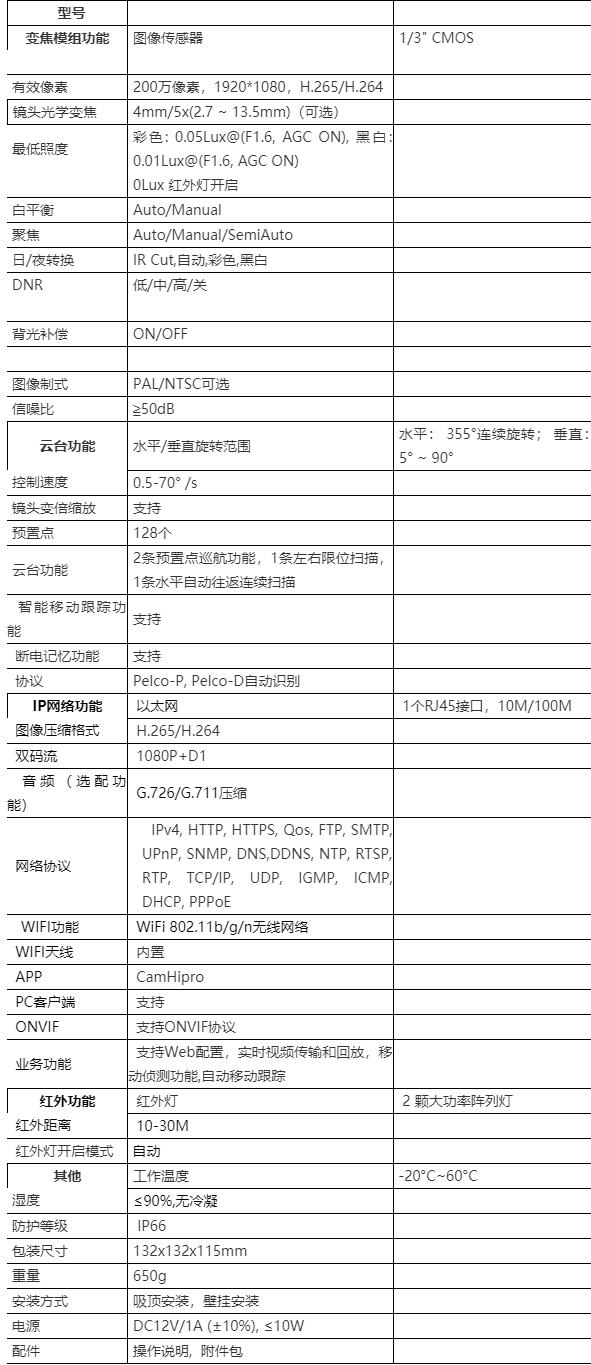

規格參數：

2.5寸金屬防暴外殼設計，小巧精美；快裝結構設計，安裝快捷方便。

采用高性能圖像傳感器，H.265/H.264壓縮格式，200萬像素，分辨率1920x1080.

支持ONVIF協議

3級防護, 防水等級 IP66.

2顆大功率紅外燈,紅外距離10-30M

采用恒流電路設計，紅外燈使用壽命可達3萬小時。

采用高性能海思處理芯片，性能穩定可靠。

200萬像素，1920*1080（1080P）

支持自動聚焦、AWB、 BLC等功能.

支持音頻功能，G.726/G.711編碼，音視頻同步。

內置拾音咪頭，尾線音頻輸出，可以實現遠程監聽，雙向語音功能。

支持人形識別，闖入報警，智能跟蹤。

4mm/5x(2.7-13.5mm)高清鏡頭可選。

彩色: 0.05Lux@(F1.6, AGC ON), 黑白: 0.01Lux@(F1.6, AGC ON)，0lux 紅外燈開啟

支持以太網遠程控制

內嵌Web Server，用戶可直接用瀏覽器進行瀏覽、控制，電腦客戶端軟件、NVR查看實時畫面和控制PTZ旋轉/變倍。

支持P2P手機遠程，查看實時畫面和控制PTZ旋轉/變倍。

支持兩個級別的用戶權限管理，支持授權用戶和密碼，支持HTTPS加密和網絡訪問控制。

支持H.265/H.264壓縮格式，支持雙碼流輸出1080P+D1。

網絡配置，實時錄像傳輸和回放，免費客戶端軟件。

支持多種網絡協議：IPv4,HTTP,HTTPS,Qos,FTP,SMTP,UPnP,SNMP, DNS,DDNS,NTP,RTSP,

RTP,TCP/IP,DHCP,PPPoE

水平旋轉355°,垂直旋轉80°,控制旋轉速度70度/秒

128個預置點,2條預置點巡航功能。

1條左右限位掃描，1條水平自動連續掃描。

云臺斷電記憶功能，球機斷電重啟后，會自動記憶斷電前的位置和鏡頭狀態并自動回復到斷電前的狀態。

支持自動跟蹤功能，設備人別到人形，會自動移動跟蹤。

功能描述：

救護艙內360度可旋轉，可變倍的云臺攝像機，主要用來記錄救護艙內，針對救護車?yán)锏呐R時手術，及重點床位的實時監控及錄像，以及遠程實時視頻。

3）、救護艙攝像機（輻攝像機）

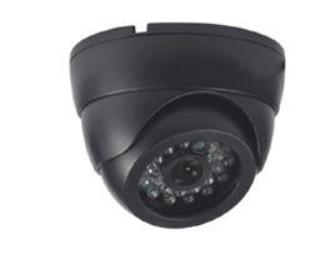

艙內攝像機型號：AHD-XH201

規格參數：

1、百萬高清鏡頭,高性能成像效果,穩定捕捉清晰逼真圖像

2、24顆鼎元12MIL LED紅外燈 ，紅外夜視10米

3、鏡頭雙玻璃設計,起防霧防炫目

4、鏡頭配置：3.6mm鏡頭/90°2.8mm鏡頭/115° 可選

5、金屬外殼，加裝防滑扣，更美觀耐用

功能描述：

主要用來記錄后站推進來救護床，及收救病人時的實時監控及錄像，以及遠程實時視頻。
